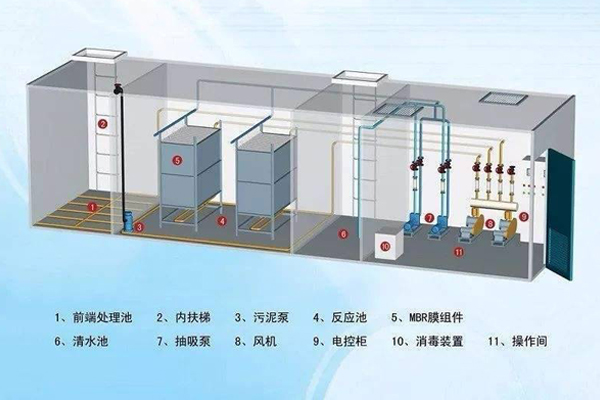

生活污水处理一体化设备结构图

生活污水处理一体化设备（一体化污水处理设备）主要用于处理生活污水，生活污水来源主要来自农村、小区、学校、医院等场所用过的水，包括从厕所、浴室、厨房、食堂和洗衣房等排出的生活污水，这类污水需要经过处理后才能达标排放。生活污水处理一体化设备结构图由山东一体化污水处理设备生产厂家提供，主要介绍该设备的结构图、内部结构组成等，供大家参考。

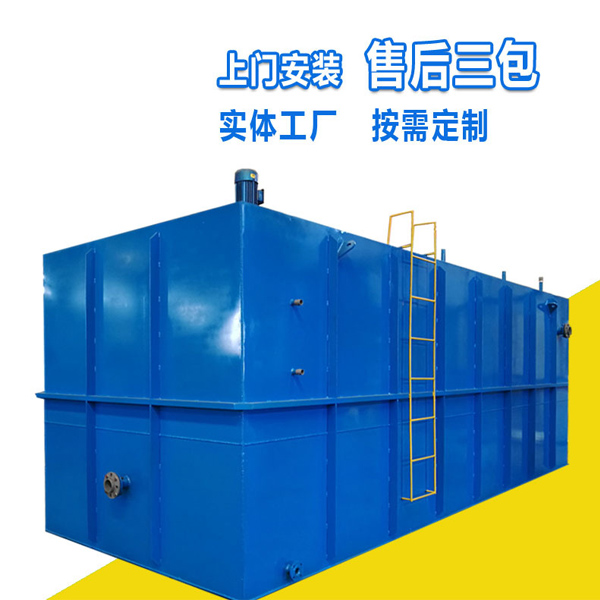

生活污水处理一体化设备外观结构图

生活污水处理一体化设备结构组成：

生活污水处理一体化设备结构组成主要有：初沉池、缺氧池、触氧化池、二沉池、消毒池、消毒装置、风机房组成。

1、初沉池：初沉池为竖流式沉淀池，污水在沉淀池的上升流速为0.3～0.4毫米/秒，沉淀下来的污泥提升至污泥池。

2、缺氧池：池内为缺氧状态，主要进行脱氮处理，并设置弹性填料以作为反硝化细菌的载体。

3、好氧池：池中好氧菌以填料为载体，利用污水中的有机物为食料，将污水中的有机物分解成CO2和H2O，从而达到净化目的。好氧微生物生存所需的氧气由风机提供。

4、二沉池：生化后的污水流到二沉池，二沉池为竖流式沉淀，表面负荷为＜1.0m3/m2.h，排泥提升至污泥池。

5、消毒池、内设消毒装置，导流板。二沉池出水流入消毒池进行消毒，使出水水质符合卫生指标要求。同时消毒池也充当了清水池的作用。消毒池接触时间为45分钟。消毒采用氯片消毒。投加量为4-6mg/L。经过生化、沉淀后的处理水再进行消毒处理。

6、风机用于接触氧化池供气、调节池预曝气及污泥硝化池的好氧硝化处理等。

生活污水处理一体化设备结构图就介绍到这里，更多关于一体化污水处理设备的资料可以访问山东利源一体化污水处理设备生产厂家公司网站，我公司专业生产各种生活污水处理设备、一体化污水处理设备，厂家直销，质量保证，欢迎电话垂询。
