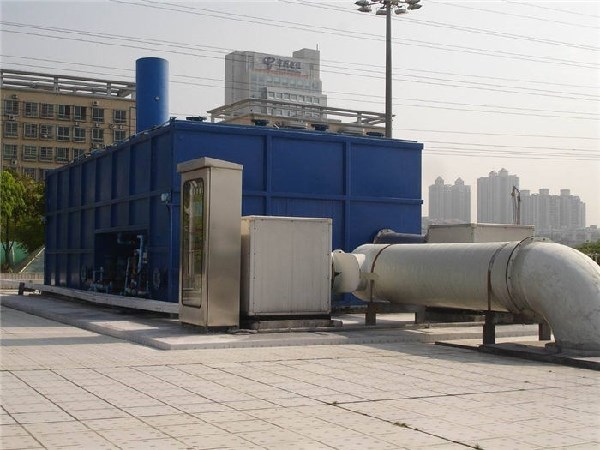

生物除臭设备及生物除臭滤池

生物除臭设备及生物除臭滤池

一、工艺介绍

首先，对该项目所包括的构筑物进行加盖密封，保证产生的废气不外散，减少废气的无组织排放。为进一步保证收集效果，密闭空间在引风机的抽吸作用下，始终保持内部空间的微负压状态，密封空间内部废气经过单独的收集管道。

1、废气首先经过碱洗涤塔对废气进行预处理，脱除废气中酸性气体同时起到除油等污染物质。

2、然后进入加湿洗涤塔，起到对废气湿润及调节酸碱的意义。

3、预处理后的废气进行生物滤床，生物滤床设置预洗涤区用于调整后端生物滤床的PH同时消除前段系统加药造成的污染。生物段采用复合型填料，增加停留时间、接触面积。同时配有生物菌投加系统，培养特种菌进行深度处理。

二、处理单元详细介绍

1、碱/水吸收塔

高效雾化水吸收塔装置是我公司研究开发的新一代废气净化设备，本系列设备采用液相介质净化气体处理的工艺，通过液体直接对净化气体进行捕捉和吸收，且运行能耗低，结构简单。本系列设备是目前国内化工机械、电子、冶金、医药等行业废气处理的最新颖、最理想净化设备。

逆流式雾化碱喷淋塔设备主要分为循环水箱、填料层、喷淋层及除雾层，利用水气逆向接触，废气中污染物质被循环水液捕捉，从而达到去除污染物质的效果，且根据实际需要水箱可添加所需药剂。

2、工艺特点：

结构简单，占地面积小。

运转安全，避免了易燃、易爆事件的发生。

反应速度快，处理效果好，废气停留时间短。

启动、停止十分快速，即开即用，不受废气量波动的影响。

反应过程只用电、药剂和自来水，运行费用低。

碱洗塔装置原理、结构设计与水吸收塔相同，区别在于配有碱液自动加药系统，其内部循环液采用碱性循环液，由pH仪表监控内部循环酸碱度，依据自控设定自动添加碱液，减少药剂无必要损耗，避免高浓度碱液循环运行产生结晶等问题。

3、设备参数：

型号：LC-PLT-10

处理气量：10000Nm3/h

设备尺寸：Φ2.0*6.2m；

整体材质：FRP，内衬乙烯基901树脂

数量：2台

配套：外循环水箱2个，PH探头一套，循环泵4台

碱液自动加药罐1套

三、生物滤床控制

生物除臭设备及生物除臭滤池系统设计采用全自动运行设计，各处理段主要参数设计及连锁控制如下：

本次设计采用西门子PLC自控系统，配备10存触摸屏。屏幕动态显示画面，设备内各控制参数清洗可见，可实现画面操作。

1、生物箱PH检测自动调整系统：

当生物箱填料内PH检测出现异常（一般以酸性现象为主），系统自动开启碱/酸加药泵，将预洗涤区内循环水PH调整至所需范围，通过喷淋的方式进入生物滤保证生物滤床的稳定工作。

2、温度检测系统

生物滤床内预洗涤系统内水温保持相对很定，当检测到温度过低时开启加热系统加热预洗涤水用于提升废气进气温度。

3、湿度检测

生物滤床正常运行应保持足够的湿度，本次设计在线湿度检测仪用于控制箱体内生物床湿度，当湿度过低时，系统自动开启加湿喷淋泵进行在线喷淋。达到设计湿度时自动关闭。

4、营养液菌种投加

营养液或菌种初次投加时采用人孔大量投加，在后续运行时当废气停气或检修时投加系统输入自动模式，可实现在线自动定时投加，用于维持微生物生存。

5、风机变频控制

风机配备变频电机，风量调节范围为0-50HZ，方便后期调试及运行需求。

6、引风机设置要求

1）吸风机为侧吸式离心通风机，卧式安装，与电机置于同一机座。壳体和叶轮材料采用玻璃钢。

2）风压在最大抽气量的条件下，具有高于系统压力损失15%的余量。

3）轴与壳体贯通处无气体泄漏。

4）在快速运转条件下，气体流量可调，调节范围可由100%降至70%。

5）防护等级IP55、电流380V、3相、50Hz，F级绝缘，B级温升。

6）风机进风阀门（如有）采用法兰连接，相互之间有足够的距离，便于阀门之间的管道安装及设备的维修和装拆。

7、污水站风机：

材质：玻璃钢

工作温度：≤80℃

风量：10000m³/h

风压：3500pa

设备安装位置

设备占地约30*3.0m，暂考虑设备摆放位置处于调节池、格栅西侧空地。
